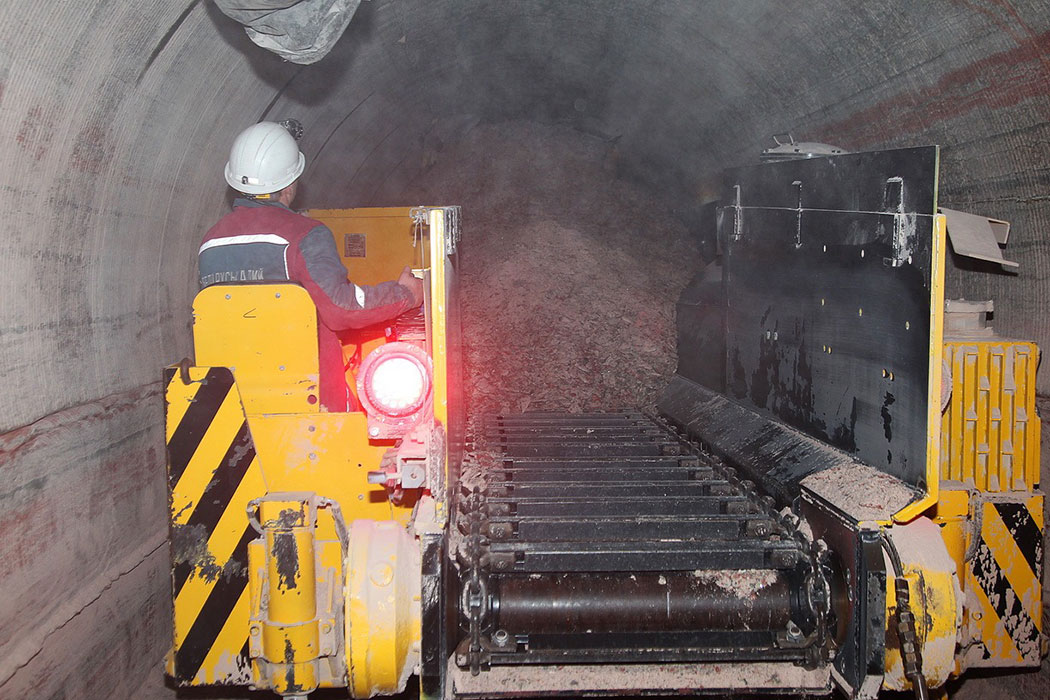

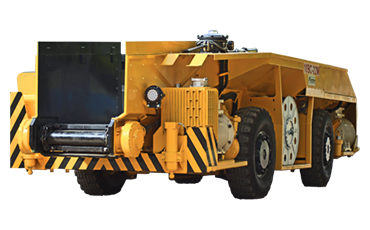

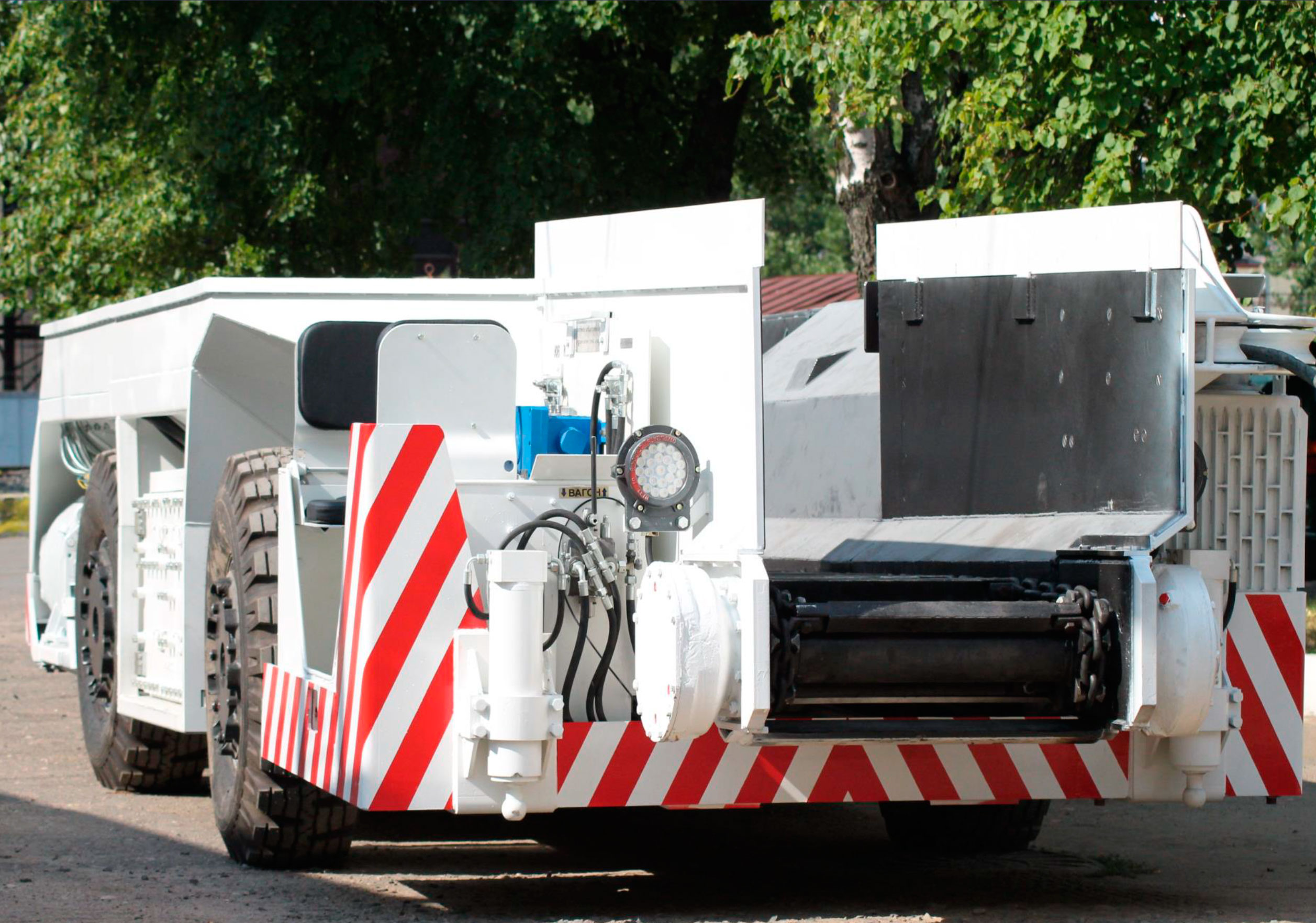

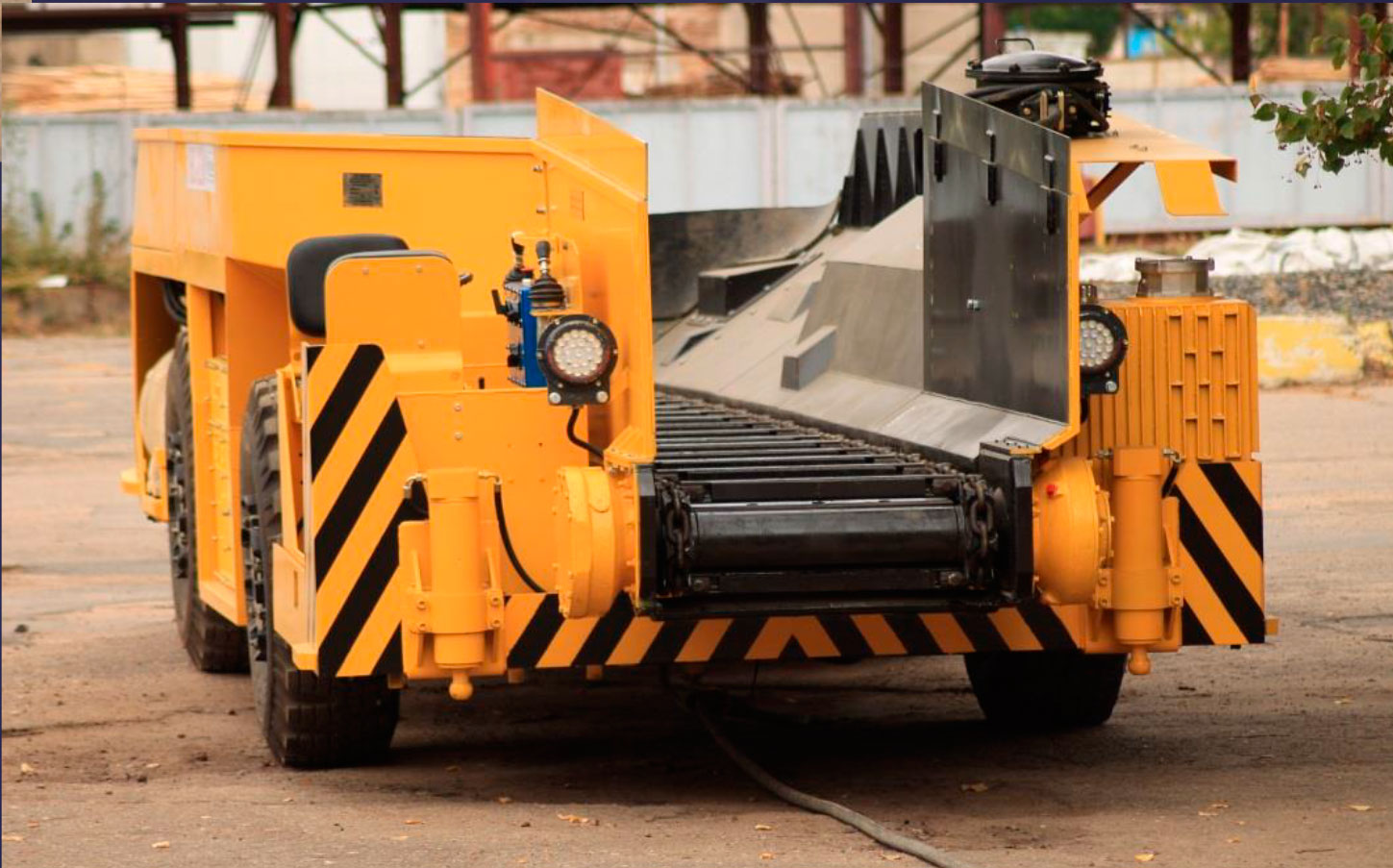

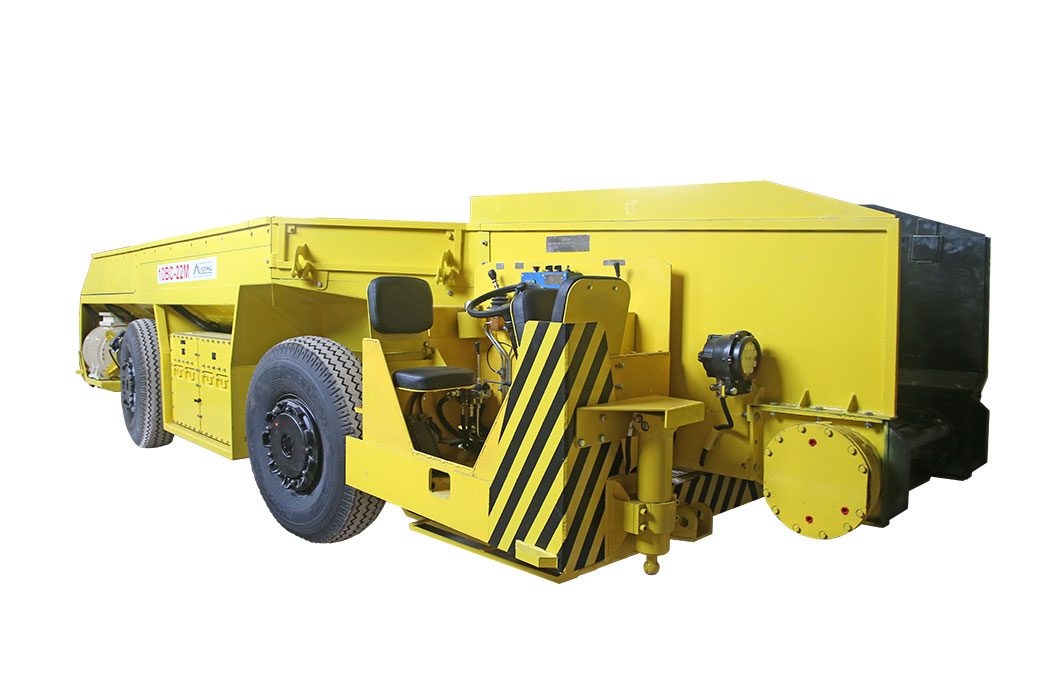

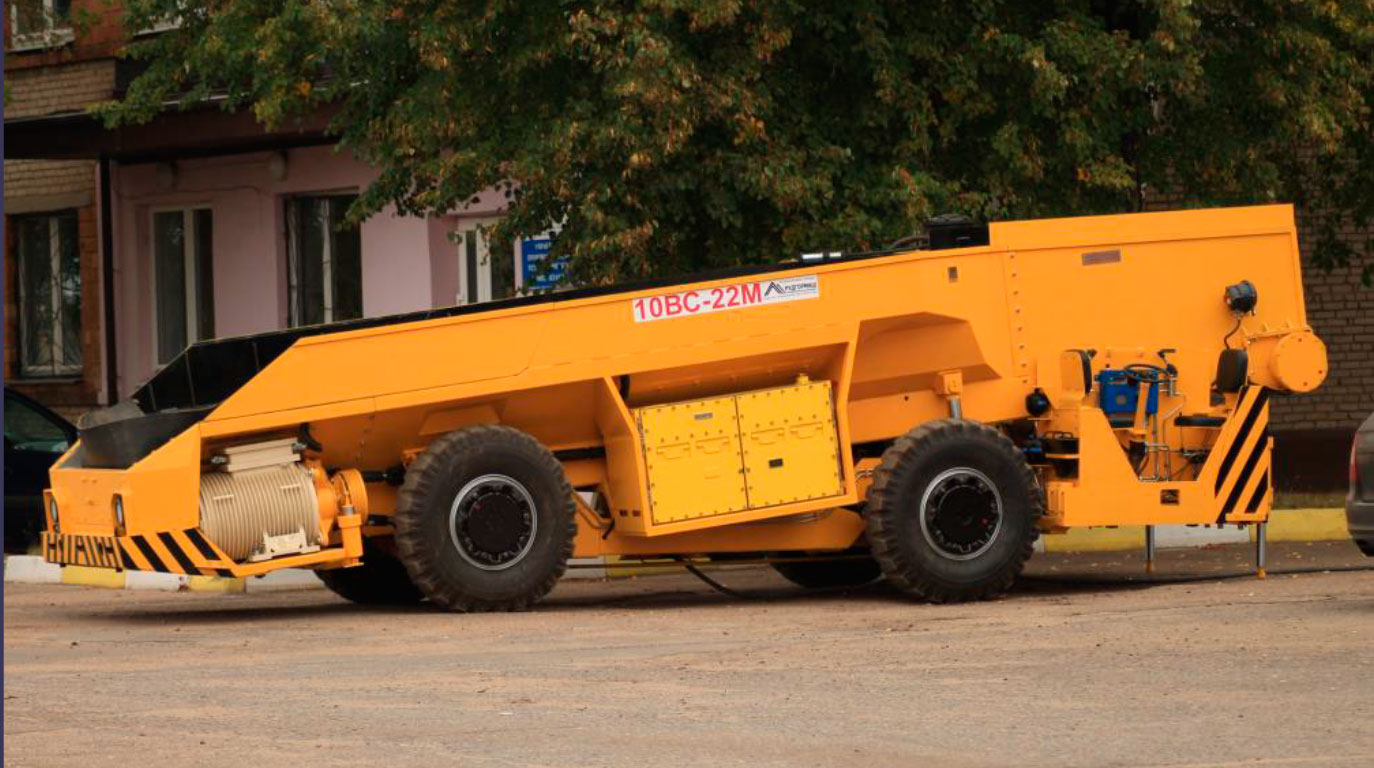

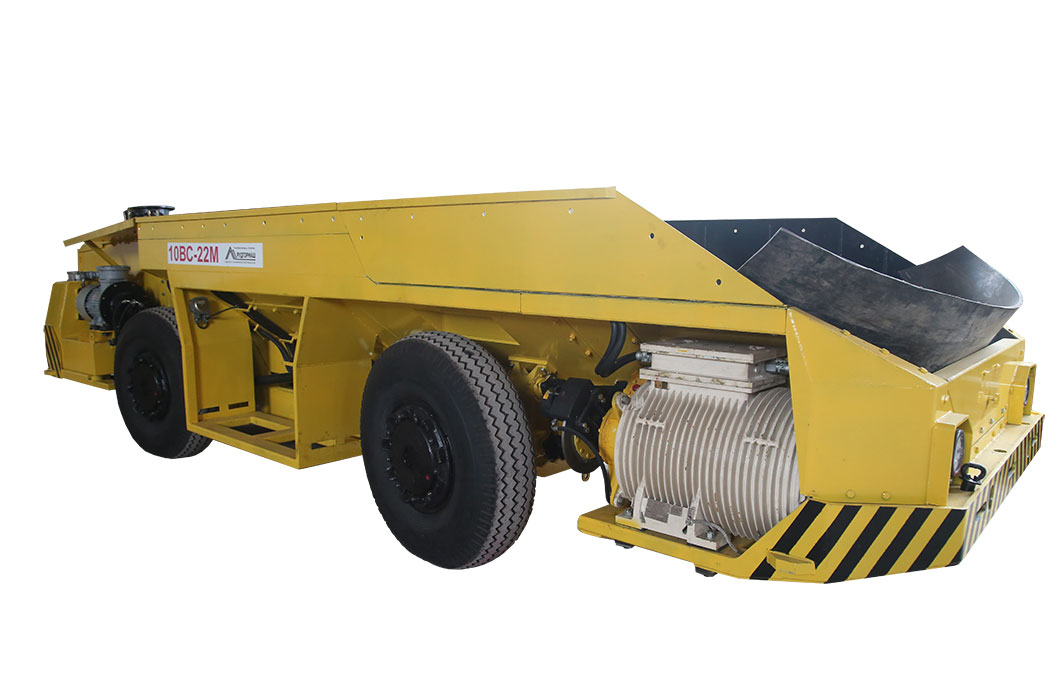

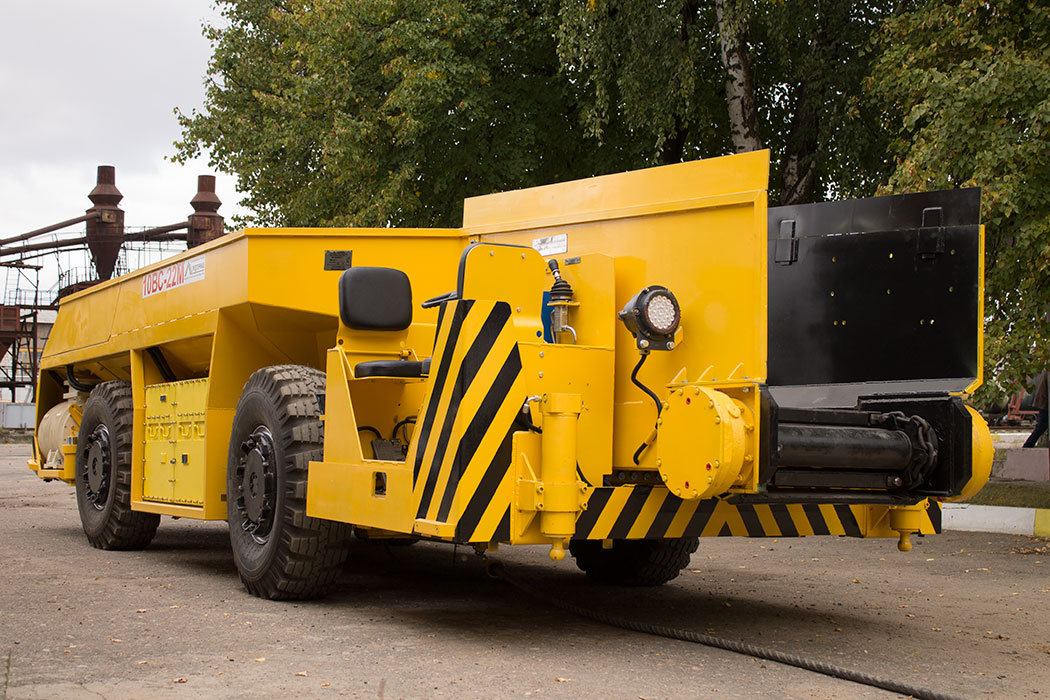

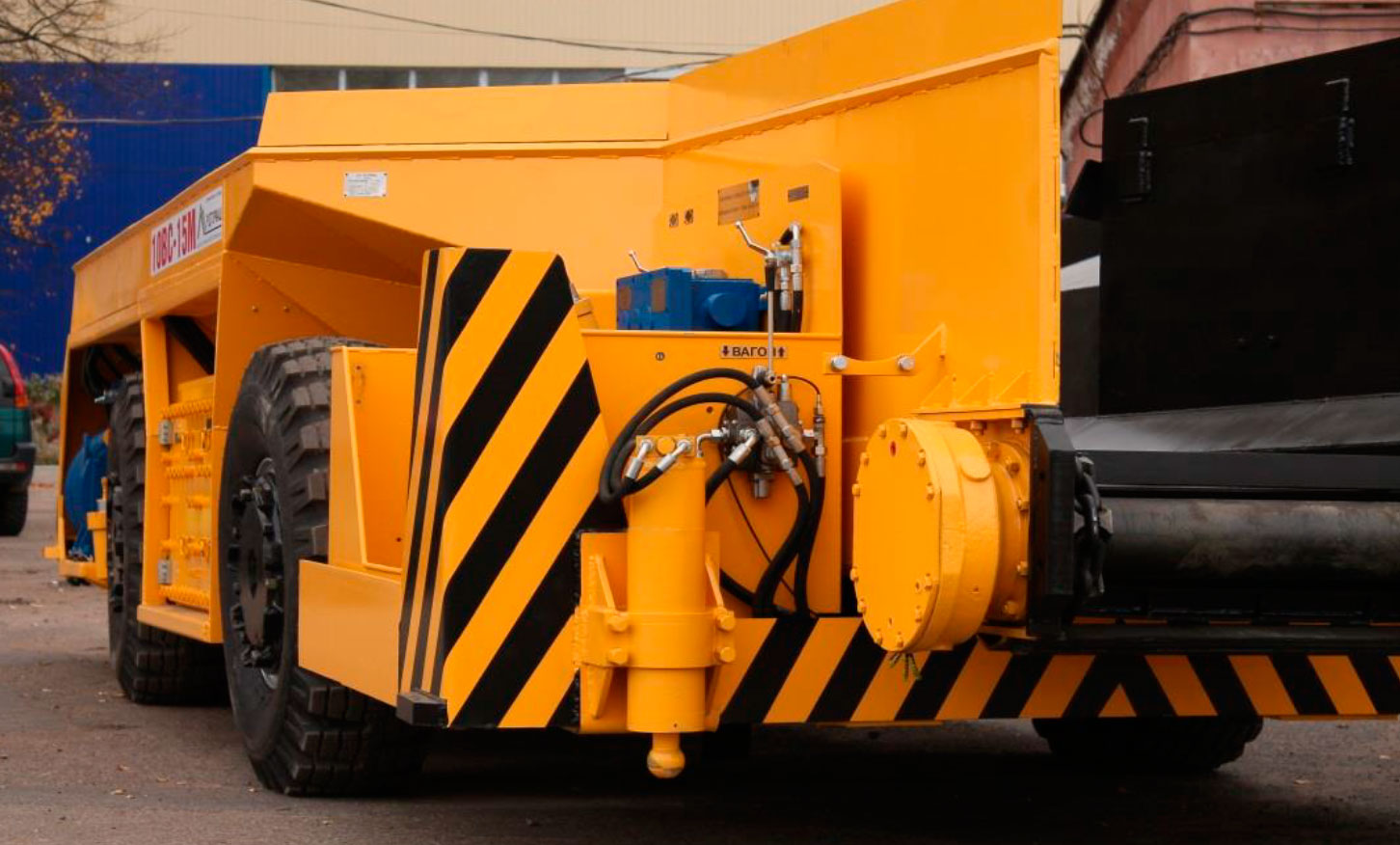

Вагоны самоходные шахтные предназначенны для безрельсовой транспортировки горной массы и полезных ископаемых в подземных выработках шахт и рудников, опасных по газу метану и угольной пыли согласно «Правилам по обеспечению промышленной безопасности при разработке подземным способом соляных месторождений Республики Беларусь», «Правилам безопасности при ведении горных работ и переработке твердых полезных ископаемых».

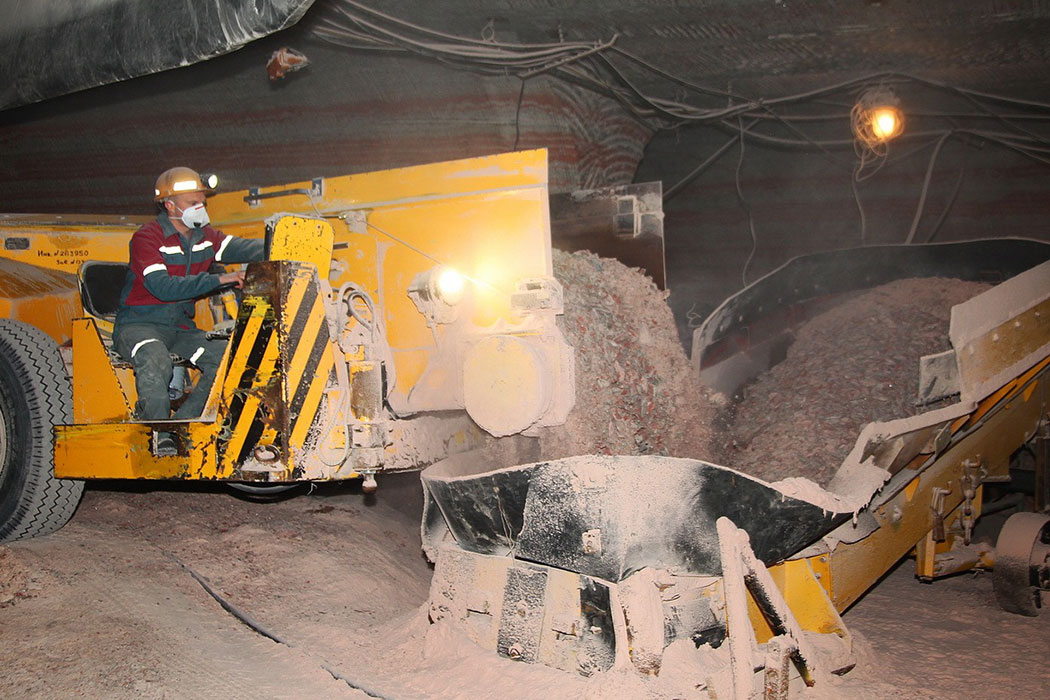

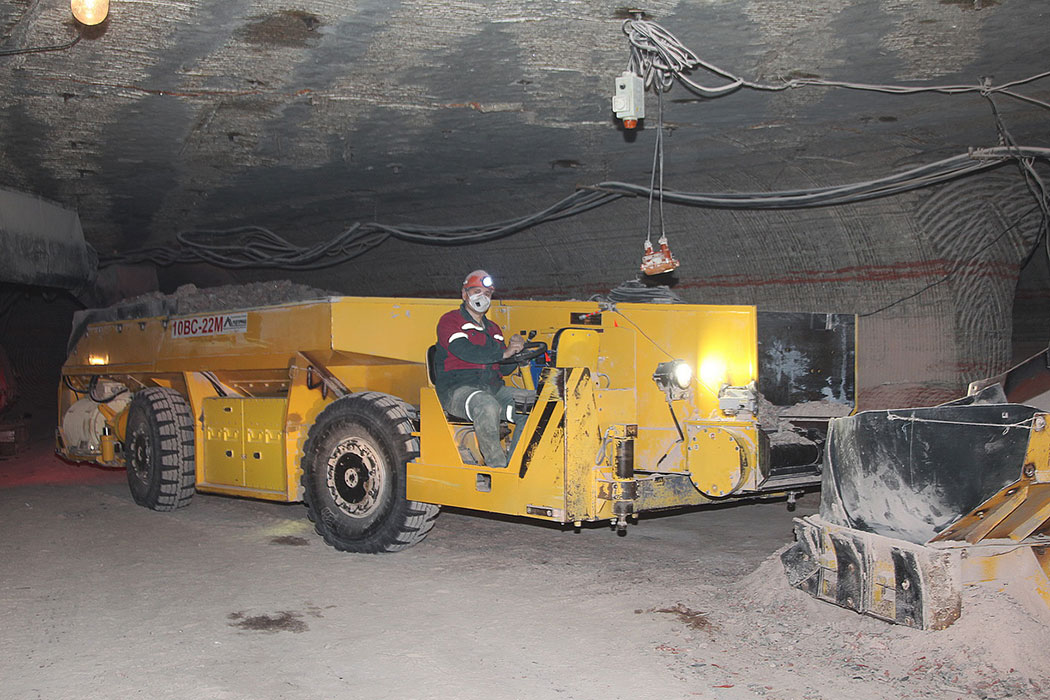

Вагоны могут применяться в проходческих и проходческо-очистных комплексах совместно с комбайнами, бункерами-перегружателями, самоходными вагонами различных типов и являются средством призабойного транспорта с электроприводом.
- почва выработки - твердое основание, толщина слоя штыба до 100мм, неровности почвы (выступы) до 100.0 мм;
- гранулометрический состав транспортируемого материала 1-50 мм (до 96% по объему).
Вагоны изготавливаются в климатическом исполнении У категории размещения 5 по ГОСТ 15150.
Технические условия являются обязательным руководством при изготовлении, испытаниях и технической проверке вагонов на предприятии-изготовителе.
Варианты исполнений вагонов представлены в таблице 1.

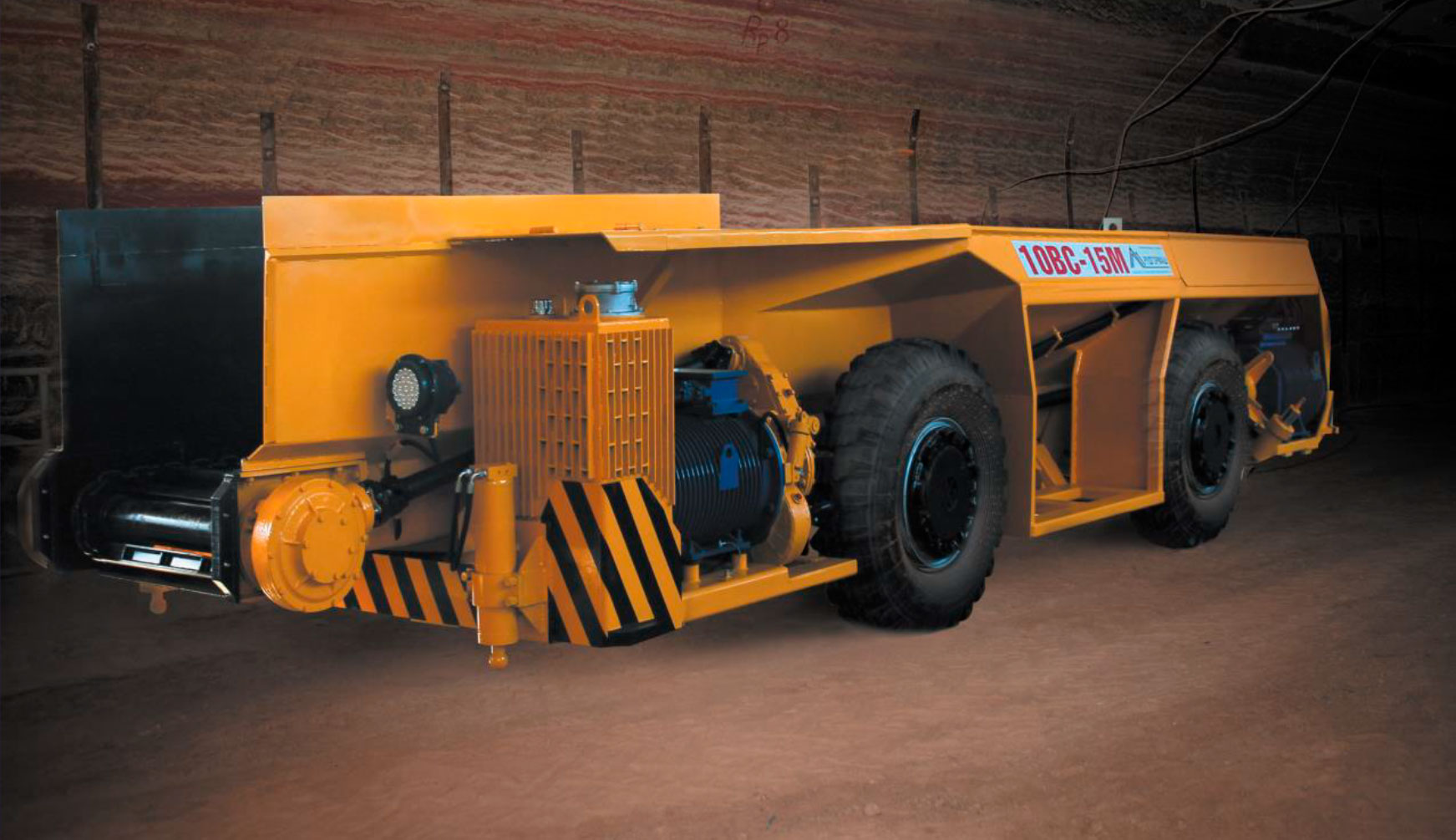

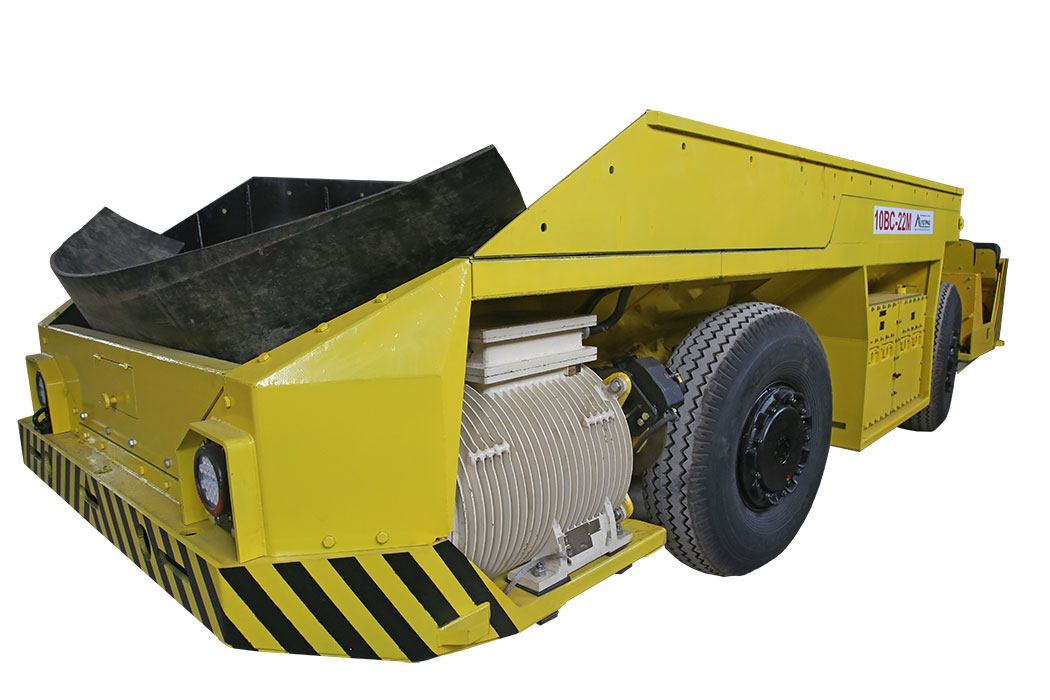

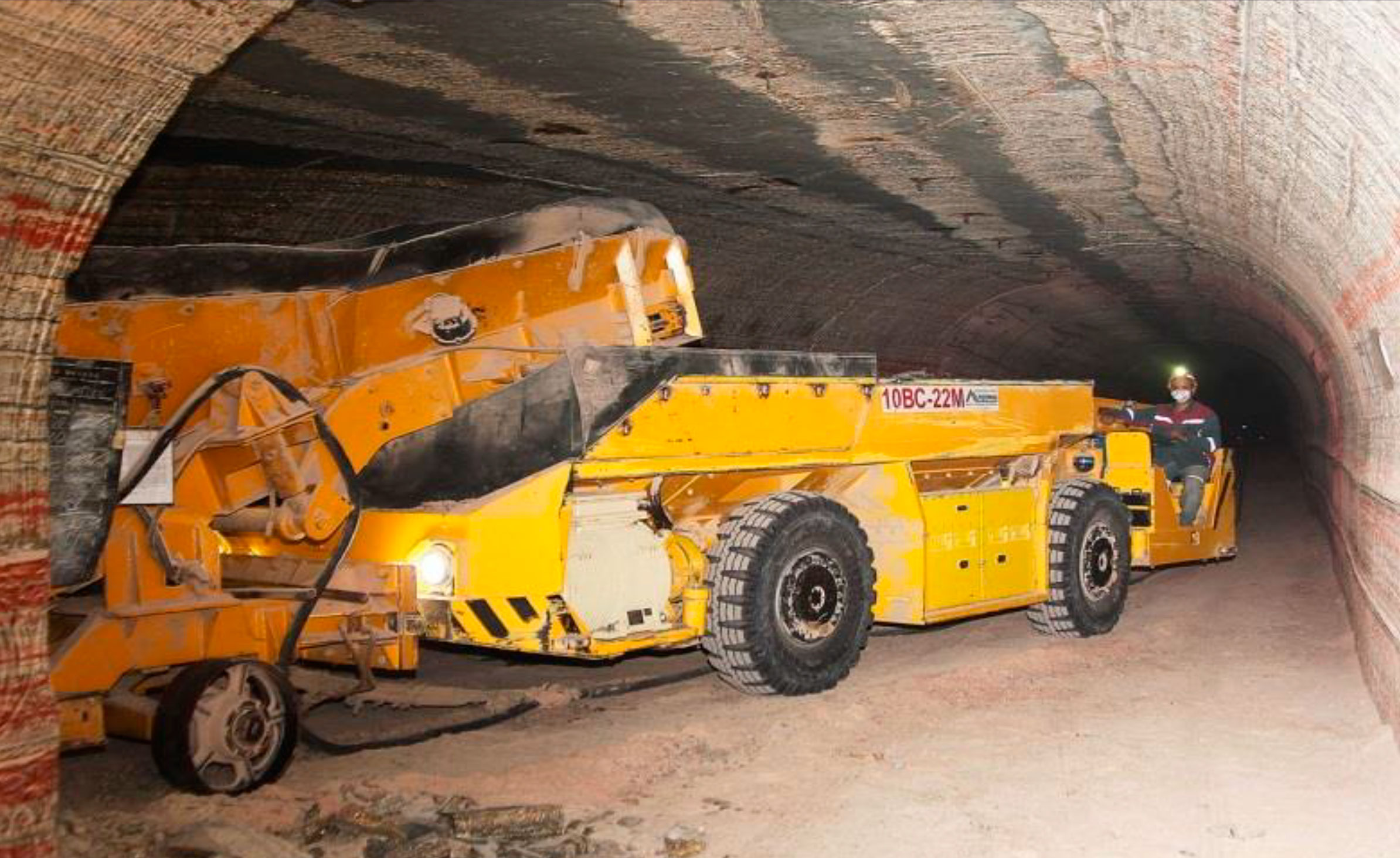

| Наименование | Обозначение | Напряжение, В | Тип управления | Описание | Грузоподъемность, тн |
| 10ВС-15М | УШЕМ 05.00.00.00.000 | 1140.0 | Релейное | Без кабельного барабана, без АПШ | 17.0 |
| УШЕМ 05.00.00.00.000-001 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-01 | 1140.0 | Без кабельного барабана, с АПШ | |||
| УШЕМ 05.00.00.00.000-011 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-02 | 1140.0 | С кабельным барабаном, без АПШ | |||
| УШЕМ 05.00.00.00.000-021 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-03 | 1140.0 | С кабельным барабаном, с АПШ | |||
| УШЕМ 05.00.00.00.000-031 | 660.0 | ||||
| 10ВС-15М | УШЕМ 05.00.00.00.000-04 | 1140.0 | Микропроцессорное | Без кабельного барабана, без АПШ | 17.0 |
| УШЕМ 05.00.00.00.000-041 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-05 | 1140.0 | Без кабельного барабана, с АПШ | |||
| УШЕМ 05.00.00.00.000-051 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-06 | 1140.0 | С кабельным барабаном, без АПШ | |||
| УШЕМ 05.00.00.00.000-061 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-07 | 1140.0 | С кабельным барабаном, с АПШ | |||
| УШЕМ 05.00.00.00.000-071 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-08 | 1140.0 | Микро процессорное с отводом на 127.0 В | Без кабельного барабана | ||
| УШЕМ 05.00.00.00.000-081 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-09 | 1140.0 | С кабельным барабаном | |||
| УШЕМ 05.00.00.00.000-091 | 660.0 | ||||
| 10ВС-22М | УШЕМ 05.00.00.00.000-10-08 | 1140.0 | Микро процессорное с отводом на 127.0 В | Без кабельного барабана | 22.0 |
| УШЕМ 05.00.00.00.000-10-081 | 660.0 | ||||
| УШЕМ 05.00.00.00.000-10-09 | 1140.0 | С кабельным барабаном | |||
| УШЕМ 05.00.00.00.000-10-091 | 660.0 | ||||
| 10ВС-30М | УШЕМ 05.00.00.00.000-20-08 | 1140.0 | Без кабельного барабана | 30.0 |

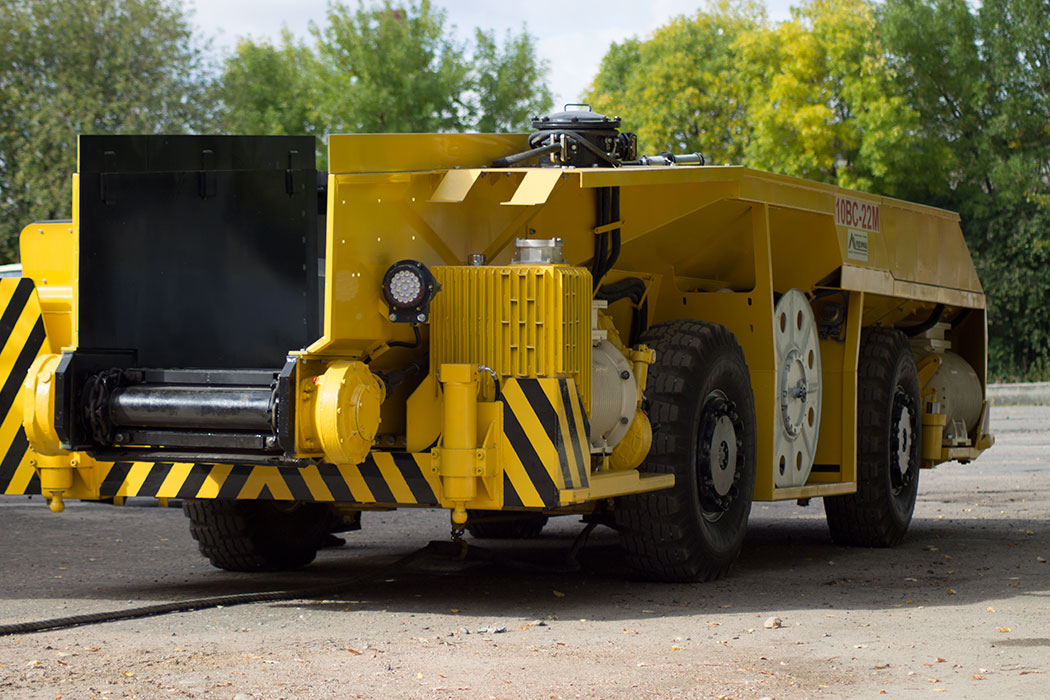

В исполнении с кабельным барабаном эксплуатация вагонов осуществляется либо намоткой питающего кабеля на барабан, либо с прокладкой его по почве выработки, исключая его намотку на барабан. В исполнении без кабельного барабана - только с прокладкой его по почве выработки.
| Наименование параметров | Значение | ||
| 10ВС-15М | 10ВС-22М | 10ВС-30М | |
| 1 Грузоподъемность, тн, не менее | 17.0 | 22.0 | 30.0 |
| 2 Масса вагона, тн | 15.6 | 17.0 | 26.5 |
| 3 Емкость кузова, м3, не менее | 13.2 | 16.6 | 22.2 |
|
4 Максимальная скорость движения - порожнего вагона, км/ч, не более - груженого вагона, км/ч, не более |
10.5 7.0 |
7.0 7.0 |
7.0 7.0 |
| 5 Наличие измерителя скорости движения | По желанию заказчика | ||
| 6 Наибольший уклон пути, преодолеваемый груженым вагоном, на участке не более 40.0 м, градус | 15.0 | 12.0 | |
| 7 Высота загрузки, мм | 1150.0 | ||
| 8 Высота разгрузки, мм | регулируемая |
700.0 (нерегулируемая) |
|
| 9 Время разгрузки, с, не более | 83.0 | 108.0 | 90.0 |
| 10 Габаритные размеры, мм: | |||
| - длина | 8300.0 | 8800.0 | 11070.0 |
| - ширина | 2500.0 | 2900.0 | |
| - высота - с надставными бортами (шорами) |
1640.0 1790.0 |
1845.0 1995.0 |
1700.0 1900.0 |
| 11 Колея, мм | 2074.0 | 2520.0 | |
| 12 База, мм | 3000.0 | 3300.0 | 4755.0 |
| 13 Дорожный просвет, мм | 300.0 | 350.0 | |
| 14 Радиус поворота по наружному габариту, мм | 7300.0 | 7800.0 | 10250.0 |
| 15 Угол въезда передний, градус | 10.0 | 12.0 | 8.0 |
| 17 Продольный радиус проходимости, мм | 3320.0 | 3400.0 | 5250.0 |
| 18 Установленная мощность, кВт | 128.0 | 266.0 | |
| 19 Частота сети,Гц | 50.0 | ||
| 20 Напряжение питания, В | 1140.0/660.0 | ||
| 21 Исполнение электрооборудования | Рудничное взрывозащищенное | ||
| 22 Размер шин | 14.00-20.00 | ||
| 23 Давление в шинах, кПа | 800.0 | 800.0 | 800.0 |
| 24 Подвеска задних колес | жесткая | балансирная | |
| 25 Подвеска передних колес | балансирная | ||
| 26 Колесная формула | 4х4 | 6х4 | |
| 27 Количество управляемых колес, шт. | 4.0 | 2.0 | |
| 28 Привод хода (правый, левый): | |||
| -двигатель, тип |
АВТРМНН 315-12/6/4 (660.0 В) АВТРМВН 315-12/6/4 (1140.0 В) (или аналог) |
||
| - мощность, кВт | 23.0/46.0/22.0 | ||
| 29 Конвейер: | |||
| - тип | скребковый | ||
| - ширина, мм | 900.0 | 1270.0 | |
| - двигатель, тип |
АВКРМНН 225-8/4 (660.0 В) АВКРМВН 225-8/4 (1140.0 В) (или аналог) |
АВТРМНН 315-12/6/4 (660.0 В) АВТРМВН 315-12/6/4 (1140.0 В) (или аналог) |
|
| - мощность, кВт | 18.0/36.0 |
23.0/46.0/ 22.0 |
|
|
- скорость движения цепи, м/с: - первая - вторая - третья |
0.2 0.4 - |
0.2 0.4 0.6 |
|
| - тип цепи | Круглозвенная 18х64-С ГОСТ 25996-97 | ||
| - шаг скребков, мм | 512.0 | 384.0 | 512.0 |
| 30 Рабочая тормозная система - гидравлическая (гидрообъемная) двухконтурная с барабанными тормозными механизмами в количестве, шт. | 4.0 | 6.0 | |
| 31 Стояночная тормозная система - гидравлическая (гидрообъемная) с барабанными или дисковыми тормозными механизмами и приводными пружинными энергоаккумуляторами в количестве, шт. | 2.0 | 4.0 | |
| 32 Рулевое управление | С гидроусилителем (гидрообъемная передача) | ||
|
33 Привод кабельного барабана Гидромотор |
Гидравлический | ||
| MPS (MS) 080 C32 |
ISO-ERCAH 60-80 (или аналог) |
||
| 34 Емкость бака гидросистемы, л, не менее | 125.0 | 158.0 | |
| 35 Тип гидронасосов |
НШ50У-3 НШ32У-3Л |
||
| 36 Система плавного пуска электродвигателей хода | Тиристорного типа с возможностью отключения (в исполнениях с микропроцессорной системой управления) | ||
|
37 Количество домкратов подъема мостов - переднего, шт. - заднего, шт. |
2.0 - < |
2.0 2.0 |
|
